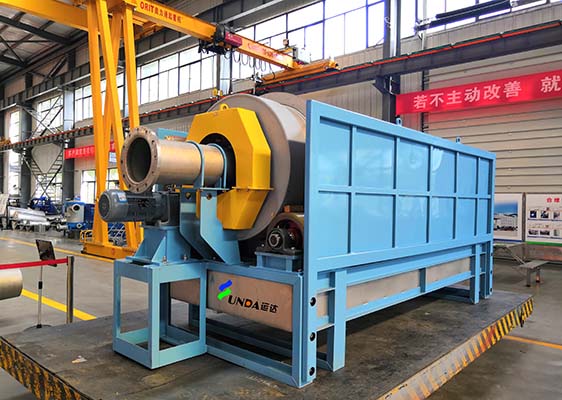

圆筒筛

结构原理

圆筒筛主要由筛鼓、机架、减速电机驱动装置、皮带传动装置、托轮装置、挡轮装置及喷水管系统等组成。筛鼓内有螺旋形叶片，对杂质具有输送作用。含有浆料的轻杂质由进浆口进入筛鼓内，在重力的作用下，良浆通过筛孔从良浆口排出，轻杂质由筛鼓内的螺旋叶片输送至筛鼓尾部排出。喷水系统安装在筛鼓内两侧，一方面对杂质中的浆料清洗，另一方面对筛鼓进行冲洗，保持筛孔通畅。

技术参数

型号		ZST1A	ZST2A	ZST4A	YTS1500
筛鼓直径：(mm)		φ1000	φ1500	φ2000	φ1500
通过量：(L/min)		3000-5000	6000-8000	9000-12000	8000-10000
筛孔直径：(mm)		Φ6、φ8、φ10、φ12 （客户选择）
外喷水管	直径：(mm)	φ42	φ48	Φ60	Φ89
外喷水管	喷水量：(L/min)	100-300	150-400	200-500	320-500
配用电机	型号	R77-4P-4	R77-4P-5.5	R97-4P-11	K97DV160L4
配用电机	功率：(KW)	4	5.5	11	15
外形尺寸约：(mm)		450015551900	566020002500	688025302965	620023004335
